> Датчик удара, Датчик удара из зажигалки

| |

Сообщение:   Dec 21 2010, 08:45 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



Новогодний подарок:
Датчик удара из зажигалки, специально разработан для автомобильной GSM
сигнализаций на форуме VRTP.RU.
Деталями с () подбирается длительность сигнала.
Здесь первый вариант, будет и второй.
Под свое переменное сопротивление (500к), которым устанавливается чувствительность, печатку нужно подкорректировать. Раньше стояло
СПО-0,15 с длинной ручкой, но для повторения конcтрукции в магазине
их не оказалось и по цене они стали дороже чем на фото, так что ставьте
свое, что у вас есть.
Датчик удара отличается от всех тем, что при очень высокой чувствительности
не реагирует на звук, а ловит только удары и вибрацию.
Из газовой пьезозажигалки извлеките пьезоэлемент, разберите его,
большую пружинку немного растяните, вставьте обратно. Вставьте винт
М3 длиной до стенки корпуса, датчик должен стоять так, чтобы болт был
в вертикальном положении. Пробуйте!
Присоединённый файл ( Кол-во скачиваний: 1376 )
Присоединённый файл   PMEmail Poster Top

Сообщение:   Dec 21 2010, 09:52 AM

Quote Post


Группа: Cоучастник
Сообщений: 14
Пользователь №: 72360
Регистрация: 7-November 10



Недопонял, а где же схема? В архиве только фото и печатка.

PMEmail Poster Top

Сообщение:   Dec 21 2010, 11:04 AM

Quote Post

Дедушка

Группа: Автор
Сообщений: 15652
Пользователь №: 2613
Регистрация: 17-November 05



QUOTE (shotki @ Dec 21 2010, 10:05 AM) Датчик удара отличается от всех тем, что при очень высокой чувствительности
не реагирует на звук, а ловит только удары и вибрацию.
Это как и любой датчик вибрации и удара. smile.gifОни реагируют не на звук, а на вибрацию корпуса ставшую следствием звука. QUOTE Из газовой пьезозажигалки извлеките пьезоэлемент, разберите его,
большую пружинку немного растяните, вставьте обратно. Вставьте винт
М3 длиной до стенки корпуса, датчик должен стоять так, чтобы болт был
в вертикальном положении. Пробуйте! В общем идея проста и понятна, использовать спецовый пьезоэлектрик для преобразования вибрации в электрический сигнал. vo.gifТем более, что дифицитов в таких датчкихах быть не должно. Однако претензии справедливы. Фото должно быть качественным 640х480 и желательно видеть схему для этого пиролектрика, используемую для преобразования импульсов в порговый сигнал сработки. Схемотехника входной части играет роль на 90% в надёжности и уменьшении ложных срабатываний.

--------------------

Si vis pacem, para bellum!

PMEmail Poster Top

Сообщение:   Dec 21 2010, 12:12 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



Cхему нарисую, снимал Siemens M65.
Фотки сделаю.

Это сообщение отредактировал shotki - Dec 21 2010, 02:04 PM

PMEmail Poster Top

Сообщение:   Dec 21 2010, 01:58 PM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Матроскин выкладывал (см. ссылки Barbos-a) как с помощью линзочки и телефона получить хорошие фотки. Попробуйте, получится сразу. Это легко.

--------------------

PM Top

Сообщение:   Dec 22 2010, 07:09 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



Вход (in) подключается непосредственно к одному из входов GSM сигнализации, запрограммированного как нормально-замкнутый. При срабатывании датчика, загорается LED на 1 - 2 сек, а вход отключается
от земли и реле в этом случае не нужно. Выводы у датчика плохо паяются,
поэтому перед пайкой их надо скрутить с рядом припаянными проводниками.
Схему прилагаю в Splan7.

Это сообщение отредактировал shotki - Dec 22 2010, 04:05 PM
Присоединённый файл ( Кол-во скачиваний: 766 )
Присоединённый файл

PMEmail Poster Top

Сообщение:   Dec 23 2010, 12:48 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 448
Пользователь №: 68027
Регистрация: 29-June 10
Место жительства: ТИФЛИС



Идея супер,автору респект,повторю на днях обязательно!

--------------------

...а врагов ещё ближе!

PMEmail PosterUsers Website Top

Сообщение:   Dec 23 2010, 12:54 AM

Quote Post

Дедушка

Группа: Cоучастник
Сообщений: 18471
Пользователь №: 27360
Регистрация: 16-December 07
Место жительства: Ukraine



Одно не понятно: а чего выбор пал на такую старую экзотическую м/с? Я помню лет 20 назад на ней фотоприемники делал для 3УСЦТ.. Неужто их еще выпускают?

--------------------

PM Top

Сообщение:   Dec 23 2010, 01:14 AM

Quote Post


Группа: Cоучастник
Сообщений: 14
Пользователь №: 72360
Регистрация: 7-November 10



Полный советский аналог (К1056УП1), еще так же можно встретить в продаже. wink.gifА можно и выковырять из старого телевизора, только там 16 ног (8 и 9 пустые, остальное как у ТВА2800)
Недавно сделал датчик на акселерометре SMB380, реагирует на ускорение(удар), и наклоны по трем осям. Все работает, но не понравилось что минимальный угол наклона, после которого происходит сработка, равен 5 градусам. Желательно поменьше, да и м.сх. дорогая.
Может кто нибуть поделится опытом использования более дешевых и чувствительных акселерометров? PMEmail Poster Top

Сообщение:   Dec 23 2010, 02:54 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



В продаже есть и TBA2800 и К1056УП1. Кроватку под МС можно ставить любую на 14 или 16 ног. К кроватке удобно прижимать одну сторону
датчика, а другая прижимается переменным резистором и закрепляется
винтом. Кто собирет первый вариант - получит второй.

Это сообщение отредактировал shotki - Dec 23 2010, 03:01 AM

PMEmail Poster Top

Сообщение:   Dec 25 2010, 05:32 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 448
Пользователь №: 68027
Регистрация: 29-June 10
Место жительства: ТИФЛИС



ТВА2800 сегодня заказал,через неделю будут,до НГ никак не получится попробывать.1 t3901.gifоднако,но если получится оно того стоит smile.gif

--------------------

...а врагов ещё ближе!

PMEmail PosterUsers Website Top

Сообщение:   Dec 25 2010, 06:08 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



QUOTE (Eddy71 @ Dec 23 2010, 02:14 AM) Одно не понятно: а чего выбор пал на такую старую экзотическую м/с? Я помню лет 20 назад на ней фотоприемники делал для 3УСЦТ..  Неужто их еще выпускают?
Дело в цене, в elitan.ru МС продается от 9 до 18 руб.
Если учесть, что зажигалки выбрасывают , когда газ закончится, то
получается - датчик удара из зажигалки претендент на самую дешевую
конструкцию датчика.

Это сообщение отредактировал shotki - Dec 25 2010, 06:17 AM

PMEmail Poster Top

Сообщение:   Dec 30 2010, 01:47 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



С учетом замечаний выкладываю вторую версию датчика удара, в которой
первый удар считается ложным (т.е. если пацаны случайно попали по машине
снежком, то сигнализация не сработает, а вот, если они выбрали машину в качестве мишени, то уже от второго снежка сигнализация сработает).
Если после первого удара пройдет 10-15 сек (t = R8,C11), то отсчет начнется заново.

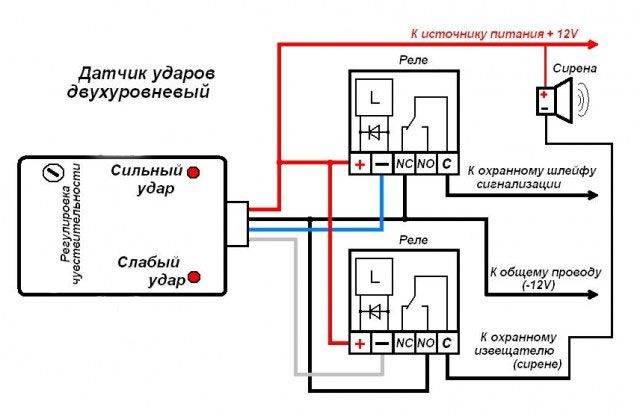

В пром. сигнализациях реализована функция: слабый, сильный удар.
Аналогично можно предложить третий вариант, в котором 1-й уровень -
это одиночный удар (пришел на сотик просто звонок), 2-й уровень - серия ударов (на сотик пришел звонок и СМС - " машину курочат".

Всех С НОВЫМ ГОДОМ !!!
Присоединённый файл ( Кол-во скачиваний: 781 )
Присоединённый файл

PMEmail Poster Top

Сообщение:   Dec 30 2010, 04:07 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



Ой, забыл приложить печатку.
ПРИЛАГАЮ.
Присоединённый файл ( Кол-во скачиваний: 475 )
Присоединённый файл   PMEmail Poster Top

Сообщение:   Feb 8 2011, 07:14 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 448
Пользователь №: 68027
Регистрация: 29-June 10
Место жительства: ТИФЛИС



Повторился датчик на раз smile.gifреспект vo.gifЧуйку настроить надо ещё,очень по нему долбать надо для сработки.Буду трезвый-сделаю biggrin.gifшарик от подшипника закатывал,нормально.
Присоединённое изображение (Нажмите для увеличения)
Присоединённое изображение

--------------------

...а врагов ещё ближе!

PMEmail PosterUsers Website Top

Сообщение:   Feb 9 2011, 04:09 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



На то и форум, чтобы отработать конструкцию. Вовнурь датчика обязательно надо вставить что-нибудь, иначе это не датчик и чувствительность будет низкая. Шарик - это хорошее предложение, главное, чтобы он свободно перекатывался.

Настройка: прижать плату в вертикальном положении к металлической
поверхности, установить максимальную чувствительность( LED будет
гореть постоянно), плавно уменьшать чувствительность пока не потухнет
LED. Затем хлопаем в ладоши на расстоянии 50 см - LED должен мигать.
Далее уменьшаем чувствительность пока расстояние до ладоши не окажется
на расстояниии 5 см, чуть касаемся отверткой до металлической поверхности
- LED мигает. Внуть датчика для экспериментов можно пробовать вставлять все
что придет на ум, на пример, удлиненную металлическую капельку и т. д.

Это сообщение отредактировал shotki - Feb 9 2011, 04:42 AM

PMEmail Poster Top

Сообщение:   Feb 9 2011, 04:31 AM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 377
Пользователь №: 42957
Регистрация: 4-February 09
Место жительства: Владивосток



И еще, а датчик должен плотно прижат к плате винтом,
sfinksss, а у вас на фото я этого не вижу, т.е. нет хорошей передачи
вибрации.

Это сообщение отредактировал shotki - Feb 9 2011, 04:33 AM

PMEmail Poster Top

Сообщение:   Feb 9 2011, 12:33 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 448
Пользователь №: 68027
Регистрация: 29-June 10
Место жительства: ТИФЛИС



QUOTE (shotki @ Feb 9 2011, 05:51 AM) И еще, а датчик должен плотно прижат к плате винтом,
sfinksss, а у вас на фото я этого не вижу, т.е. нет хорошей передачи
вибрации.


СУПЕР клеем приклеен.Вечером хочу заняться,с временем напряг.Спасибо,датчик уже практически работает,а там придумем как отточить

--------------------

...а врагов ещё ближе!

PMEmail PosterUsers Website Top

Сообщение:   Feb 9 2011, 03:07 PM

Quote Post

Соучастник

Группа: Cоучастник
Сообщений: 448
Пользователь №: 68027
Регистрация: 29-June 10
Место жительства: ТИФЛИС



Чуйку восстановил,под контактом пьезика(который ничем не паяется,даже фосфоркой) канифоль засела,прочистил,пропустил ещё в одно отверстие и зажал.Планируется использовать не в авто,а на стенах,кирпичных-бетонных.Протестил,привинтил плату к пастиковой пластине(корпусов нет пока никаких),закрепил на стене.Стальной шарик от переключателя китайского тестера.Чувствительность хорошо регулируется.Короче,вроде ничем не отличается от комерческих датчиков,разве что ограничением положения рабочего состояния.Ещё,схему не скачал,всё со смарта сижу,я вроде на выход диод наоборот впаял?Потому как на тестер NC-NO пробиваются только до диода.Панели под рукой нет,как с зоной себя такая цепь поведёт?

--------------------

...а врагов ещё ближе!

PMEmail PosterUsers Website Top

« | | »


>
